Dans l’article précédent, nous parlions (enfin je parlais, vous lisiez) des Scanning Recipes quand on a besoin d’une information complète pour prendre une décision, ou bien pour générer du code ex nihilo. Je vous avais promis un petit joujou à la fin… Le moment est venu de vous le présenter : le Project Graph Generator.

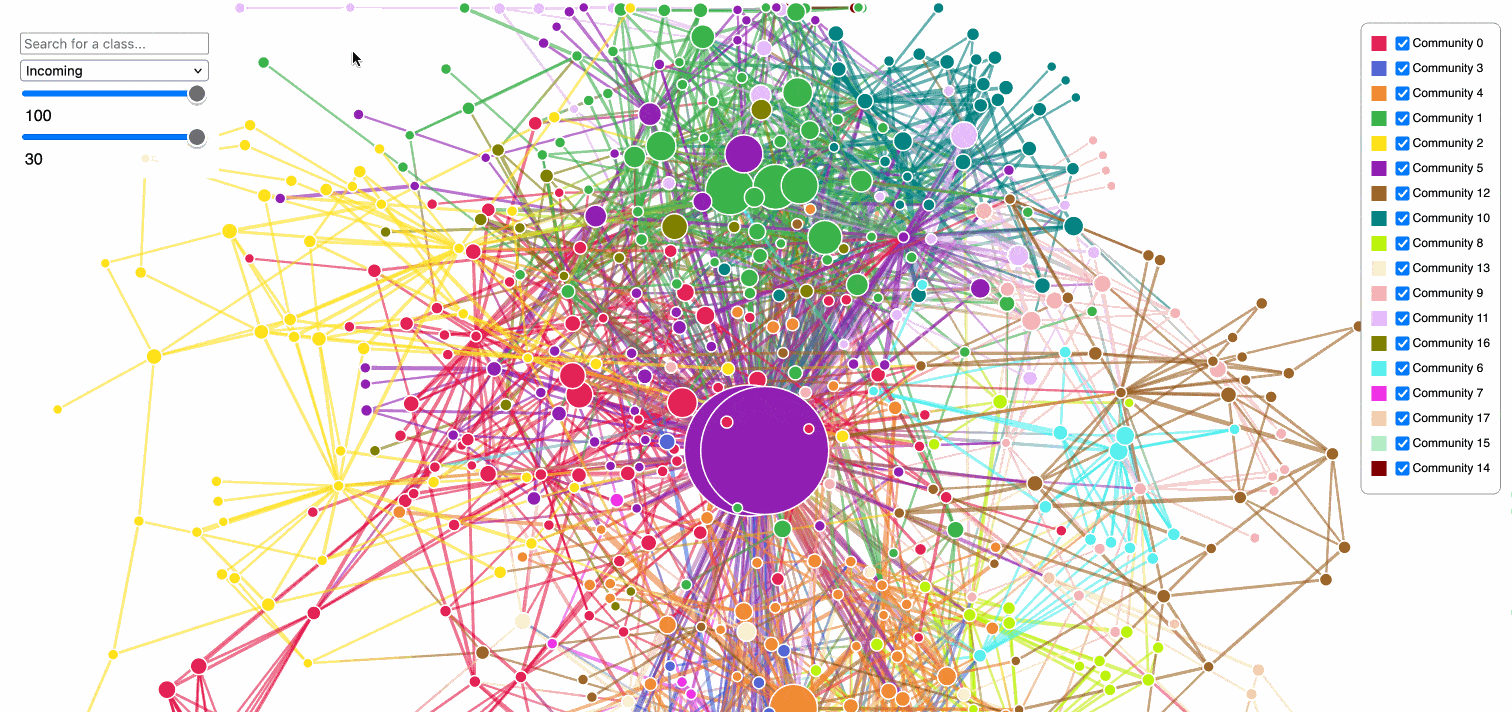

Vue aérienne de l’architecture générée par l’outil

Le besoin : cartographier son code

Il est parfois difficile d’avoir une vision globale des dépendances au sein de son propre code. Est-ce que ce package est trop couplé aux autres ? Quelle est la classe centrale de mon domaine ? Mon merveilleux design initial a-t-il résisté aux affres du temps ?

Puisqu’OpenRewrite construit déjà le LST complet de votre base de code, il n’est pas exactement compliqué de le parcourir pour en déduire des relations.

C’est exactement le but du projet project-graph-generator : scanner vos sources pour en déduire un graphe de dépendances et produire une simple page HTML utilisant D3.js pour l’afficher.

TL;DR;

Oh toi, qui ne veut pas en savoir plus, mais seulement faire joujou avec le graphe, ne va pas plus loin que ce chapitre, tu pourrais engranger de la connaissance !

Le projet est facilement utilisable via le plugin `rewrite-maven-plugin`https://docs.openrewrite.org/running-recipes[ou tout autre moyen permettant d’exécuter une recette OpenRewrite]. Voici la commande pour lancer une analyse complète de votre projet :

mvn -U org.openrewrite.maven:rewrite-maven-plugin:run \
-Drewrite.recipeArtifactCoordinates=io.github.jtama:project-graph-generator:RELEASE \ (1)
-Drewrite.activeRecipes=io.github.jtama.openrewrite.ProjectAerialViewGenerator \
-Drewrite.exportDatatables=true

1	`RELEASE` = `latest`

Une fois l’analyse terminée, le plugin génère une page HTML tient toute seule avec les données et la visualisation. Il vous suffit d’ouvrir le fichier class-diagram.html à la racine de votre projet dans votre navigateur pour explorer la toile de votre architecture.

Vous pouvez également passer des options supplémentaires pour filtrer les nœuds en fonction de votre besoin :

`maxNodes=20`	Filtre sur les classes ayant le plus grand nombre de connexions entrantes.
`basePackages=com.monentreprise`	Force le package de base cible
`includeTests=true`	Inclure aussi les classes de tests.

Pour en savoir plus 👉 Voici le dépôt du projet. Allez-y c’est open source, utilisez-le, fourchettez-le, faîtes donc des tickets et des demandes de tirage!

La mécanique : l’analyse sans modification

Sous le capot, l’outil se base sur le concept de ScanningRecipe que nous avons vu précédemment. La différence majeure ici, c’est que la phase de génération génère du HTML et la phase de modification (visit) ne fait rien, nada, nichts. L'objectif entier de la recette est concentré dans le premier passage : le scan du LST. Enfin, non du coup, pas l’objectif, plutôt l’intelligence (non pas celle avec un A).

Tout commence par un accumulateur -notre fameux graph- qui va stocker les classes (Nœuds) et leurs relations (Liens) au fur et à mesure du scan :

public static class GraphScanAccumulator {
    public List<Node> nodes = new ArrayList<>(); (1)
    public List<Link> links = new ArrayList<>();

    // ... méthodes de recherche findNode() et findLink()
}

1	Non, mais vous avez sérieusement pensé que j’allais expliquer cette ligne ?

Pour remplir ce graphe, nous allons parcourir le LST à l’aide d’un JavaIsoVisitor. D’abord, nous identifions chaque composant de notre architecture en surchargeant la méthode visitClassDeclaration. Chaque nouvelle classe rencontrée devient un "Nœud" :

@Override
public J.ClassDeclaration visitClassDeclaration(J.ClassDeclaration classDecl, ExecutionContext ctx) {
    if (includeTests() || not(isTestClass()).test(getCursor())) { (1)

        if (classDecl.getType() != null) {
            String fqn = classDecl.getType().getFullyQualifiedName();
            graph.findNode(fqn).orElseGet(() -> { (2)
                Node newNode = new Node(fqn, classDecl.getType().getPackageName());
                graph.nodes.add(newNode);
                return newNode;
            });
        }
        return super.visitClassDeclaration(classDecl, ctx); (3)
    }
    return classDecl;
}

1	On ne regarde que les classes de test si c’est explicitement demandé
2	On utilise notre accumulateur `graph` pour enregistrer la classe courante si elle n’a pas déjà été vue.
3	On n’oublie pas d’appeler `super` pour que le visiteur continue de descendre dans l’arbre. *Si et seulement si* la classe nous intéresse, sinon, on ne perd pas notre temps

Ensuite, il faut tisser la toile. Comment savoir qu’une classe A dépend d’une classe B ? Il suffit de capter les utilisations de types (appels de méthodes, accès aux champs, instanciations). Par exemple, dès que le LST nous signale l’invocation d’une méthode:

@Override
public J.MethodInvocation visitMethodInvocation(J.MethodInvocation method, ExecutionContext ctx) {
    var mi = super.visitMethodInvocation(method, ctx); (1)

    JavaType.FullyQualified targetType = mi.getMethodType() != null ? mi.getMethodType().getDeclaringType() : null; (2)

    if (targetType != null) {
        addLink(targetType); (3)
    }
    return mi;
}

1	On laisse le visiteur visiter.
2	On extrait l’information de type (`JavaType`) portée par la méthode invoquée pour savoir à quelle classe elle appartient. Le type peut-être `null` notamment si Openrewrite n’a pas réussi à le déterminer.
3	On invoque la méthode `addLink`.

La méthode addLink contient toute la logique nous permettant de déterminer si le targetType nous intéresse, c’est à dire s’il fait partie des packages cibles. Le cas échéant on crée un nouveau lien ou on renforce un lien existant? .

La même logique est évidemment appliquée aux références de membres, aux champs de classes, invocations de constructeurs, etc.

C’est là toute la beauté du modèle d’OpenRewrite : le LST est déjà parfaitement typé par le compilateur lors du parsing. Nous n’avons pas besoin de deviner à qui appartient une méthode invoquée, l’information de type nous le dit de manière certaine.

Pour aller plus loin : l’export brut avec les Datatables

Générer une page HTML, c’est bien. Mais que faire si vous voulez croiser ces données, réaliser vos propres rendus dans un outil comme Gephi, ou même les fournir en contexte à un LLM pour auditer votre architecture ?

C’est là qu’interviennent les Datatables d’OpenRewrite. En plus de la vue, project-graph-generator peut exporter les métadonnées sous forme de fichiers CSV facilement exploitables :

target/rewrite/datatables/io.github.jtama.openrewrite.model.NodesReport.csv: Contient toutes les classes trouvées avec leur package et leur nombre de connexions entrantes/sortantes.
target/rewrite/datatables/io.github.jtama.openrewrite.model.LinksReport.csv: Liste exhaustive des liens entre classes avec un poids associé.
target/rewrite/datatables/io.github.jtama.openrewrite.model.JavaSourceFileExcludedReport.csv: Toutes les classes qui ont été écartées du résultat final (souvent en raison d’un filtrage par package).

Maintenant, à vous de jouer. Lancez le scanner sur votre legacy, et contemplez (ou effrayez-vous devant) l’étendue de la toile !

P.S.: Vous l’aurez peut-être remarqué, ce plugin est distribué sur Maven Central (io.github.jtama:project-graph-generator). Si vous vous demandez comment automatiser facilement toute la chaîne de publication sans vous arracher les cheveux. Je vous recommande de jeter un œil à mon tutoriel sur JReleaser.
